Configuration List

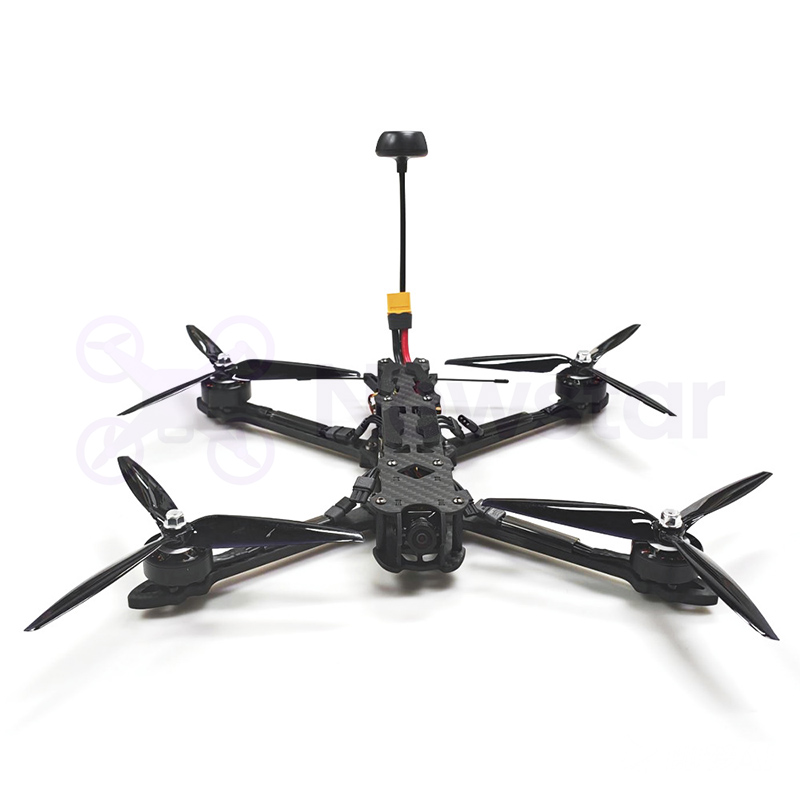

Frame（机架）： 7-inch
Structure (结构)： True H
Wheelbase (轴距)： 295mm
Bottom Plate Thickness (下板厚度)： 2mm
Top Plate Thickness (上板厚度)： 2mm
Carbon Plate Material (碳板材料)： T700
Height of Electronic Device Layer (电设层高度)： 25mm
Arm Thickness (机臂厚度)：7mm
Camera Spacing (摄像头间距) ： 20mm
Stack Mounting Hole (飞塔安装孔位)： M3*30.5mm
VTX Mounting Hole (图传安装孔位)： 1M2*20/25.5.M3*30.5mm
Propeller Installation Size (桨叶安装尺寸)： Max 10.0 inch
Motor Mounting Hole (电机安装孔位)： 16mm16mm/19mm19mm

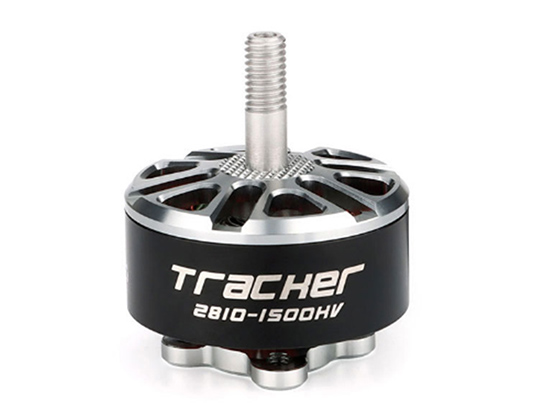

Motor（电机）  2810  1500KV

KV Value (KV值)： 1500KV
Operating Rated Voltage (工作额定电压)： 6S
No-load Current (空载电流)： 1A/ 10V
Phase Resistance (相间内阻) ：45mΩ
Motor Weight (电机重量) ：47.9g
Maximum Current (最大电流)： 55A
Maximum Power (最大功率)： 900 W
Maximum Thrust (最大拉力) ：2655g
Motor Size (电机尺寸)： Ф33.5*17.5mm

Flight Control（飞控）： F405
Size (尺寸) ：37×37mm
Mounting Holes (安装孔) ：30.5×30.5mm
9V： 9V regulated power supply output interface, max current 2A
（9V稳压供电输出接口，最大电流2A）
5V：5V regulated power supply output interface, maximum current 3A
（5V稳压供电输出接口，最大电流3A）
4.5V：Receiver power connector (USB power supply only)
（接收机电源接口-只用USB供电情况下的电压））
CR：Current monitoring port （电流监测口）
M1： camera reference pin (according to the flight control firmware version)
（摄像头调参引脚）
VI：Camera input port （摄像头输入接口）
VO： Graphic output interface （图传输出接口）
LED： RGB light strip interface （RGB灯带接口）
B-：Connect to the negative terminal of the buzzer, positive terminal connects to B+.
（连接蜂鸣器负极，正极接B+）”
RC： Receiver SmartPort interface （接收机SmartPort接口）
Rssi： Rssi signal input port （Rssi信号输入口）

ESC（电调)：60A-6S
Model (型号) ：BLHeli_S 4IN160V1
Continuous Current (持续电流)：60A
Burst Current (瞬时电流) ：70A (10s)
BEC (电源模块)： No
Current Sensor (电流传感器)： Yes
Battery Cells (电池节数) ：2-6S
Weight (重量) ：21.5g
Size (尺寸) ：37*42.7mm
Mounting Hole Spacing (安装孔孔距)： 30.5*30.5mm

Camera （摄像头）： GT-E2夜视
Model (型号)：E2
Image Sensor (图像传感器) ：1/3″CMOS
Resolution (分辨率)： 1280H*720V
TV System (电视制式) ：NTSC/PAL Switchable （可切换）
Menu (菜单)： Supported
Image (图像)： 16:9
Synchronization (同步方式)： “Internal Electronic 内同步”
Electronic Shutter (电子快门) “PAL： 1/50 – 100,000, NTSC: 1/60 – 100,000″
S/N Ratio (信噪比) ：>52dB (AGC OFF)
Video Output (视频输出)： CVBS
Lens (镜头)： 2.1mm /D160
Min. Illumination (最小照明度)： 0.01Lux@F1.2

VTX（图传）：2.5W 5.8G
Supported Voltage (支持电压) ：7-28V
BEC (电源模块)： 5V / 500mA
Transmission Power (发射功率) ：”25mW / 13.95dBm, 2500mW / 34.04dBm”
Antenna Interface (天线接口)： MMCX
Output Power (输出功率) ：PIT / 25 / 2500mW
Standard 40 Channels (标准40频道) ：A / B / E / F / R
Video Transmission Protocol (图传协议)： SmartAudio
Mounting Holes (安装孔位) ：20X20.M2
Size (尺寸) ：25mmX37mmx6.5mm
Weight (重量) ：19g

Antenna（天线）：Lollipop 4+ Long 150mm
1, The whole is made of imported PC+ABS material which can withstand high strength impact.
（整体采用进口PC+ABS材料能承受高强度冲击）”
2, Impact resistant double-sheathed semi-rigid cable
（耐冲击性双护套半刚性电缆）”
3, Root reinforcement design, 360 ° protection
（根部加固设计，360 °保护）”

RX（接收机）：ELRS 915MHz
Processing Chip (处理芯片) ：ESP8285
RF Chip (射频芯片) ：SX1276IMLTRT
Power Input (电源输入) ：5V
Operating Current (工作电流) ：100mA
Operating Protocol (工作协议) ：CSRF
Receiving Frequency Range (接收频率范围) ：915MHz or 868MHz
Size (尺寸)： 12mm12mm3mm
Weight (重量) ：0.6克 (不含天线 without antenna)
Antenna Connector (天线端子)： IPEX1
Telemetry Output Power (遥测输出功率) ：<17dBm
Firmware Update Method (更新程序方法) ：WIFI

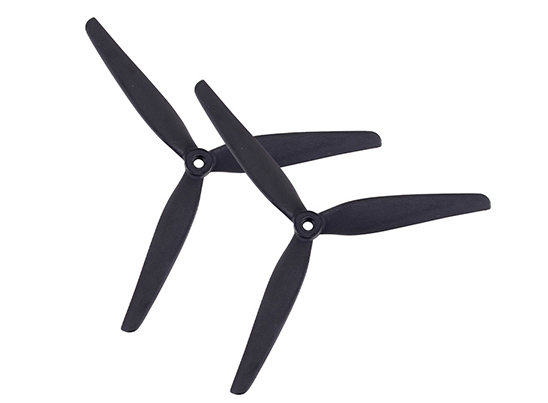

Propellers（桨叶）：7040
Type （型号）： 7040
Blades （桨叶片）： 3
Material （材质）： pc（pc材质）
Pitch（螺距）： 4
Center Hole lnner diameter （中心孔内径）： 5mm
Weight/g (重量/G)： 9.1g (2CW+2CCW)
